BLOK DIAGRAM KOMPONEN PADA TV

Gambar Blok Diagram TV

Blok Diagram TV :

1. Bagian Komponen Blok Regulator Power Supplay
2. Bagian Komponen Blok IC Controller
3. Bagian Komponen IC Program
4. Bagian Komponen Blok Vertikal Output
5. Bagian Komponen Blok Horizontal Output
6. Bagian Komponen Blok RGB Video
7. Bagian Komponen Blok Flyback
8. Bagian Komponen Blok CRT

Gambar Bagian Blok TV

1.  Bagian Komponen Blok Regulator Power Supplay

Regulator berfungsi untuk mensuplay tegangan keseluruh rangkaian pcb/board, juga kerangkaian RGB dan tabung,biasanya tegangan output/sekunder pada tiap-tiap  regulator monitor belum tentu sama,tapi pada intinya ada 3 yaitu 1. +Dc 6,5 volt untuk menyuplay tegangan ke vilamen CRT, 2. +Dc 12>15 volt untuk menyuplay tegangan ke IC oscilator horisontal dan vertical dan juga ke IC program,3+Dc 50> 75 volt untuk menyuplay tegangan ke horisontal output melalui flyback.Ciri-ciri kerusakan dari regulator ialah monitor tidak bisa nyala, kalau dinyalakan terjadi konsleting pada jalur listrik, monitor nyala tetapi gambar ngleod/bergoyang dll.

Gambar 1. Blok Regulator Power Supplay

Komponen Utama :

1. Rangkaian AC-Line untuk meniadakan gangguan EMF (Electrically Moment Frequency)
2. Diode Bridge untuk mengubah AC menjadi DC
3. Kapasitor ELCO untuk filter tegangan ripple
4. Resistor PTC (Positif Temperature Coefisien) Untuk memberi/ menghasilkan arus denyut bagi koil de gaussing
5. Transistor Power Switching untuk switch/ saklar elektronik terkendali pulsa
6. Trafo AC-Matic/ Auto TrafoUntuk distribusi tegangan terswitching
7. IC PWM 3842
8. Diode tegangan output

2.  Bagian Komponen Blok  IC Controller

Syncronisasi adalah penyamaan sinyal frekewensi yang diperoleh dari VGA dengan rangkaian.
Syncronisasi ini dilakukan oleh IC syncronisasi (biasanya jadi satu dengan IC Controller/ IC terbesar no. 2) yang kemudian akan diteruskan ke bagian rangkaian Horizontal dan Vertikal secara terpisah.

Jika Syncronisasi Horizontal tidak ada maka monitor akan mati, dan jika Syncronisasi Vertikal tidak ada maka monitor akan kelihatan rolling (gambar berputar terus).

Gambar 2. Blok IC Controller

Syncronisasi dalam monitor ada 2 bagian yaitu :
1. Syncronisasi Horizontal diperoleh dari pin 13 input kabel data monitor
2. Syncronisasi Vertikal diperoleh dari pin 14 input kabel data monitor

3. Bagian Komponen Blok IC Program

Rangkaian program terdiri dari IC (intergrated circuit) dan tambahan komponen disekelilingnya untuk mengetahui IC program ciri-cirinnya ialah,sebagian kaki-kakinya terhubung ke swit Digital yang ada dipanel depan monitor,IC program berfungsi untuk mengendalikan semua pengaturan yang ada di monitor, seperti V size,V center,H size,H center,colour dll.ciri-ciri kerusakan dari IC program ialah,led indikator nyala tapi monitor nggak mau hidup,monitor nyala tapi semua pengaturan nggak berfungsi,monitor nyala kemudian beberapa menit mati dll.

Gambar 3. Blok IC Program

4.  Bagian Komponen Blok Vertikal Output

Rangkaian vertikal adalah rangkaian yang berfungsi untuk menarik gambar ke atas dan ke bawah.

Cara Kerja Rangkaian Vertikal :
Sumber tegangan rangkaian vertikal ini adalah power suply terutama tegangan 12v dan -12v. Tapi ini tidak mesti, karena tiap monitor punya karakteristik tegangan yg berbeda-beda.
Input vertikal diperoleh dari kabel VGA yaitu vertikal syncrone yang masuk ke rangkaian syncronisasi dan diteruskan ke IC vertikal. Di dalam IC inilah semua pengaturan dan penguatan sinyal dilakukan dengan bantuan ELCO sebagai filter tegangan. Jika ELCO ada yang rusak maka vertikal tidak akan bekerja sempurna, misal gambar menggulung, dll. Output blok vertikal ini juga dihasilkan oleh IC vertikal yang kemudian di umpankan ke YOKE VERTIKAL. Output rangkaian vertikal ini kalau diukur tegangannya berkisar 4-10 VAC. Jadi tegangannya AC.

Gambar 4. Blok Vertikal Output

Komponen utama:
1. IC antara lain : TDA 1675, TDA 4866, TDA 8132, TDA 9302, STV 9302, dll
2. Elco : elco ini fungsinya untuk regulator / filter tegangan.

5.  Bagian Komponen Blok Horizontal Output

Horisontal adalah bagian monitor yang sangat penting, karena rangkaian ini berfungsi untuk membuka layar ke samping kanan dan kiri dan menyalakan fungsi flyback untuk menghasilkan tegangan tinggi yg menyuplai tabung.

Cara kerja rangkaian Horisozontal :
Tegangan kerja rangkaian ini adalah 60-90V yang disebut juga dengan tegangan B+ yang terhubung dengan kaki kolektor dari transistor Horizontal. Sinyal input masuk melewati IC Syncron yang kemudian diteruskan ke transistor penguat sinyal. Sinyal ini kemudian diteruskan ke trafo sinkron untuk diturunkan tegangannya dan menghasilkan output sinyal dan tegangan sekitar –0,01V yang diteruskan ke kaki basis Tr Horizontal sebagai input. Dengan adanya tegangan kerja B+ maka transistor horizontal yang mendapatkan input akan bekerja dan dengan defleksi yoke horizontal. Output transistor horizontal juga akan membuat Fly Back bekerja dan akan menghasilkan tegangan Anoda yang sangat tinggi. Adanya tegangan tinggi ini membuat elekron dari katoda tabung tertarik ke anoda dan terjadilah gambar melebar kesamping kanan dan kiri pada tabung.

Wujud Dan Bagian-bagian Blok Horizontal :
1. Transistor horisontal : berfungsi untuk menaikkan tegangan 80-125v menjadi tegangan tinggi AC sebagai tegangan kerja flyback. Macam type transistor horisontal : C5149, BU2508, BU2527AX, C5148, dll.
2. FLYBACK : berfungsi untuk menghasilkan tegangan tinggi anoda tabung 26 kilo volt.
tiap monitor memiliki type flyback yang berbeda.
3. YOKE Horisontal : untuk membuka layar ke kanan dan ke kiri.
4. Trafo Oscilator : berfungsi untuk menghasilkan sinyal input BASIS Transistor horisontal.
5. Kondensator Mylar : berfungsi untuk mengatur lebar gambar, biasanya ukurannya 392-602 2000v
6. FET IRF 630 : berfungsi untuk mengubah tegangan 50v ke 75-125 volt yang dibutuhkan untuk tegangan kerja transistor horisontal.

Gambar 5. Blok Horizontal Output

Komponen utamanya adalah :
1. Transistor Horizontal
2. Trafo Oscilator
3. Transistor Oscilator
4. Flyback

6. Bagian Komponen Blok RGB Video

Blok ini berfungsi untuk mengolah warna yang datang dari VGA card dan dikirim ke tabung gambar/ CRT. Video input didapatkan dari Out Put VGA Card yang memiliki 15 pin out put. Berikut urutan pin Out Put VGA Card :

Gambar Output VGA Card

Urutan Pemasangan Kabel VGA :
1. Red : kalau kabel ini putus maka layar kebiru-biruan.
2. Green : kalau kabel ini putus maka layar kemerah-merahan.
3. Blue : kalau kabel ini putus maka layar kekuning-kuningan
4. Ground
5. Ground
6. Red Ground
7. Green Ground
8. Blue Ground
9. No Connection (NC)
10. Ground
11. Ground
12. No Connection (NC)
13. Horisontal Syncrone : kalau kabel ini putus maka gambar akan roling / acak
14. Vertikal Syncrone : kalau kabel ini putus maka gambar akan roling / acak
15. No Connection (NC)

Wujud dan bagian- bagian Blok RGB :
1. IC Penguat Video, biasanya menggunakan seri TDA : kalau rusak maka warna akan kacau atau bahkan tidak keuar gambar.
2. IC pengolah warna : kalau rusak maka gambar tidak akan muncul
3. Elco Regulator ukuran 47-100uF/100-160v tegangan 80 v untuk IC penguat video
: kalau rusak / kering / melembung maka layar samping kiri akan ada gangguan garis vertikal banyak dan melengkung.
4. Kondensator milar ukuran 102-103 / 2kv : fungsinya untuk membuang kelebihan muatan G2 (screen) : kalau rusak maka gambar terang kemudian gelap sendiri, kadang berubah-ubah sendiri, kadang malah gelap sama sekali.
5. Elco regulator warna biasanya ada 3-6 dengan ukuran 1uF/100-160v : kalau rusak maka tulisan akan ada bayangan mbleret merah / hijau / biru.
6. Trimpot : fungsinya untuk mengatur komposisi warna : kalau setingan tidak pas maka warna akan tidak alami. putar-putar saja kalau mau mencoba, tidak apa-apa.
7. Kabel Fokus / G3 / G4 : kalau putus / sambungan tak sempurna maka gambar akan tidak fokus/ kabur.
8. Kabel Screen / G2 : kalau sambungan tidak sempurna maka layar akan gelap.

Gambar 6. Blok RGB Video

Komponen Utama :
1. IC Penguat Video
2. Soket tabung
3. IC video
4. Soket Kabel VGA dan HSync dan V Sync.

7.   Bagian Komponen Blok Flyback

Flyback adalah komponen monitor yg berfungsi untuk menghasilkan tegangan tinggi dan tegangan lainnya yg dibutuhkan monitor. Flyback sebenarnya adalah trafo tapi trafo untuk tegangan tinggi agar tabung bekerja mengeluarkan gambar.

Bagian-bagian flyback:
A. Bagian primer
B. Bagian sekunder
C. Bagian yg terpisah antara primer dan sekunder yaitu : ABL, Screen dan Fokus dan KOP flyback.

Gambar 7. Blok Flyback

A. Bagian Primer Flyback :
1. Colector : terhubung dg colector transistor horisontal. jika flyback kerja maka pin ini akan menghasilkan tegangan tinggi. Jangan di ukur dg multitester.
2. Dioda dumper : terhubung dg dioda dumper. Tidak semua flyback memiliki kaki ini.
3. B+ : terhubung dg tegangan B+ 55v dan FET IRF630. Ini adalah kaki untuk tegangan kerja flyback. Jika teg B+ tdk masuk maka flyback tidak kerja dan monitor tidak nyala. Jadi ketiga kaki ini jika diukur dengan ohm meter x1 terhubung.

B. Bagian sekunder flyback :
1. Gruond : terhubung dg ground monitor.
2. AFC : Automatic Frequency Control. tegangan 30-40 dcv Fungsinya untuk mengatur kerja IRF630, kalau tegangan terlalu tinggi, misal butuhnya 30 vdc dikasih 40 vdc maka IRF tidak bekerja, akibatnya tegangan B+ akan tetap 55v dan gambar monitor akan sempit kanan kirinya. Kalau IRF kerja, maka tegangan 55v akan menjadi tegangan 90-125v tergantung resolusi monitornya.
3. G1 : terhubung dg dioda dg posisi terbalik sehingga keluarannya adalah tegangan minus antara – 100-175 dcv. Dan setelah dioda akan ada elco regulator yg juga terbalik, jadi kaki positif dapat ground monitor dan kaki negatif dapat katoda dioda terbalik itu.

C. Bagian ABL
ABL : Automatic Brightness Limiter. tegangan tak terukur. Pin ini harus terhubung ke jalurnya jika tidak maka akan keluar percikan/ loncatan api listrik. Fungsinya untuk membatasi brightness yg menuju ke blok RGB secara otomatis.
Bagian Screen (G2):
Adalah bagian yg berfungsi untuk mengatur terang gelap gambar.
Bagian Fokus (G3/G4):
Adalah bagian yg berfungsi untuk mengatur fokus gambar (kabur tidaknya gambar)
Bagian KOP FLyback :
Adalah bagian yg menghasilkan tegangan tinggi 26kV yang menuju atas tabung.

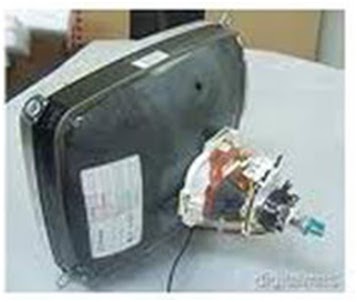

8.  Bagian Komponen Blok CRT

CRT berfungsi untuk menampilkan informasi-informasi gambar yang kita lihat,disekeliling tabung terdapat gulungan tembaga yg dibungkus dengan solasi yg dinamakan degaussing coil,degaussing berguna untuk menyetabilkan medan magnit didalam tabung, ciri-ciri dari kerusakan tabung Ialah: 1.gambar tak tampak 2.gambar tampak tapi gelap. 3.warna tidak lengkapatau pincang. 4.gambar tidak focus atau buyar 5.layar nyala merah/hijau/biruterang tapi bergaris. 6.gambar tampak tapi hanya salah satu warna saja dll.

Gambar 8. Blok CRT

Cara kerja monitor CRT

Listrik dari PLN yang 220v diubah oleh bagian power supply menjadi tegangan sesuai dengan kebutuhan dari rangkaian, antara lain :
1. horisontal
2. vertikal
3. blok video
4. blok ic program dan controller
5. Dll

Jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :
1. blok video dan
2. blok syncronisasi vertikal dan horisontal

Semoga bermanfaat!
